AUTOMATICKÉ VÝSUVNÉ SLOUPY
ZÁLOŽNÍKY SYSTÉMU PROTI ODBĚRU
Tvořeno těsněním naneseným na zemní přírubu složené ze speciální syntetické pryže "EPDM" (Ethylen-Propylene Diene Monomer), speciální elastomerní směsi s výraznou odolností vůči teplu, ozónu a atmosférickým vlivům. Celek je doplněn krytkou představce s kónickou geometrií, která po uzavření dokonale přilne k přírubě na zemi.
MAXIMÁLNÍ VIDITELNOST SLOUPU
Víčko představce s retroreflexní lepicí fólií a vysoce svítivými axiálními a radiálními LED světly, které jsou schopny zaručit maximální viditelnost ve dne i v noci. Akustický "bzučák" integrovaný v čepici.
ZPOMALUJÍCÍ OTEVÍRÁNÍ A ZAVŘENÍ SLOUPU
Mechanické zpomalení otevírání a zavírání tyče.
ESTETICKÁ KOORDINACE SLOUPŮ
Navrženo tak, aby bylo možné kombinovat s patníky různé technologie, aniž by po instalaci vnímalo žádný estetický rozdíl.
TOPNÝ OKRUH
Topný okruh přímo integrovaný v řídící jednotce Mod. CDS, schopný zajistit perfektní funkci elektromechanických a hydraulických sloupků při teplotách až -40°C. Programovatelná provozní logika (nastavení minimální teploty).
TESTY VÝROBKŮ
Spolehlivost deklarovaných technických parametrů (operace za den, průměrná životnost, střední cykly MCBF mezi poruchami) díky velmi přísným testům výrobků prováděným v nejhorších podmínkách instalace
EASY - automatický výsuvný sloup
Ø115/500 // Ø210/700
CeníkProduktový list

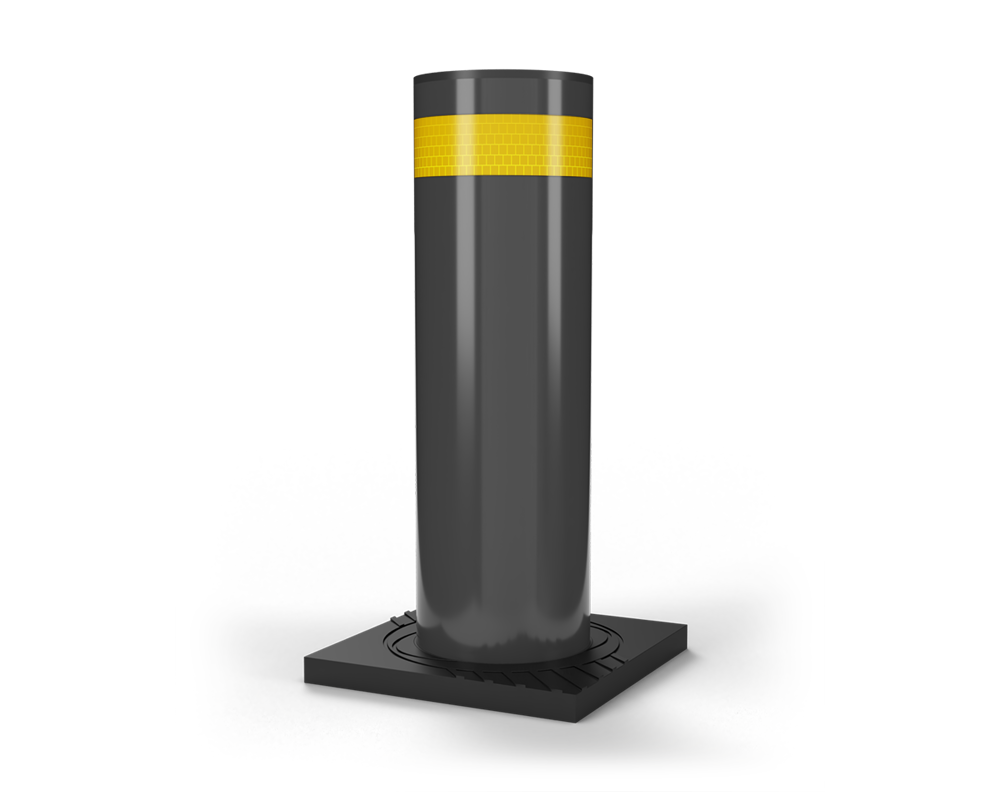

EASY Ø115/500 // Ø210/700 – Automatický elektromechanický výsuvný sloup
Sloup splňuje kompletní legislativu pro ČR.
Schválení Ministerstvem dopravy pro provoz na pozemních komunikací
Certifikace výrobku pro ČR
Stavebně technické osvědčení
Prohlášení o shodě
Ekonomické provedení a kvalita jsou základní vlastnosti sloupů EASY. Návrh výsuvných sloupů EASY vychází z důkladného průzkumu trhu a požadavků klientů po jednoduché zábraně, s výraznými detaily a za bezkonkurenční cenu, u které je ale zachována vysoká kvalita, jako u ostatních produktů firmy O&O.
EASY je vyráběn ve dvou provedeních:
Menší model EASY ø150/500, má průměr 115 mm a výšku 500 mm. Tento model nemůže být doplněn o prstencové osvětlení (světelný klobouk) a jeho viditelnost je zajištěna pouze reflexním pásem o šířce 50 mm.
Větší model EASY ø200/700, má průměr 200 mm a výšku 700 mm.
Viditelnost je zajištěna kromě reflexního pásu o šířce 50 mm také světelným LED prstencem (po obvodu klobouku) , který zajišťuje skvělou viditelnost ve dne i v noci.
EASY Ø115/500 // Ø210/700
Napájení
230V +10% 50/60Hz
Manuál.odblok.
Samočinné
Řídící jednotka
CDK - ES
Frekvence použití
500 cyklů/den
Čas otevření
7 s
9 s
Crash-test
6 000 Joule*
10 000 Joule*
Zlomení
70 000 Joule
250 000 Joule
Provozní teplota
-20°C – +60°C
Pohyb
Se zpomalením při doběhu
Třída krytí
IP 67
GRIZZLY - automaticky výsuvný sloup
Ø273/600 // Ø273/800
CeníkProduktový list
GRIZZLY Ø273/600 // Ø273/800 – Automatický elektromechanický výsuvný sloup
Sloup splňuje kompletní legislativu pro ČR.
Schválení Ministerstvem dopravy pro provoz na pozemních komunikací
Certifikace výrobku pro ČR
Stavebně technické osvědčení
Prohlášení o shodě
Hydraulické automatické výsuvné sloupy GRIZZLY pro intenzivní použití.
Hydraulické výsuvné sloupy GRIZZLY jsou vhodné na místa s vysokým provozem až 2 900 cyklů vysunutí/zasunutí za den.
GRIZZLY Ø273/600 // Ø273/800
Napájení
230V +10% 50/60Hz
Manuál.odblok.
Samočinně nebo blokované z baterie
Řídící jednotka
CDS
Frekvence použití
2 900 cyklů/den
Čas otevření
5 s
6 s
Crash-test
Bude upřesněno
Bude upřesněno
Zlomení
Bude upřesněno
Bude upřesněno
Provozní teplota
-30°C – +60°C
Pohyb
Se zpomalením při doběhu
Třída krytí
IP 67
DAKOTA - automaticky výsuvný sloup
Ø220/500 // Ø220/700
CeníkProduktový list

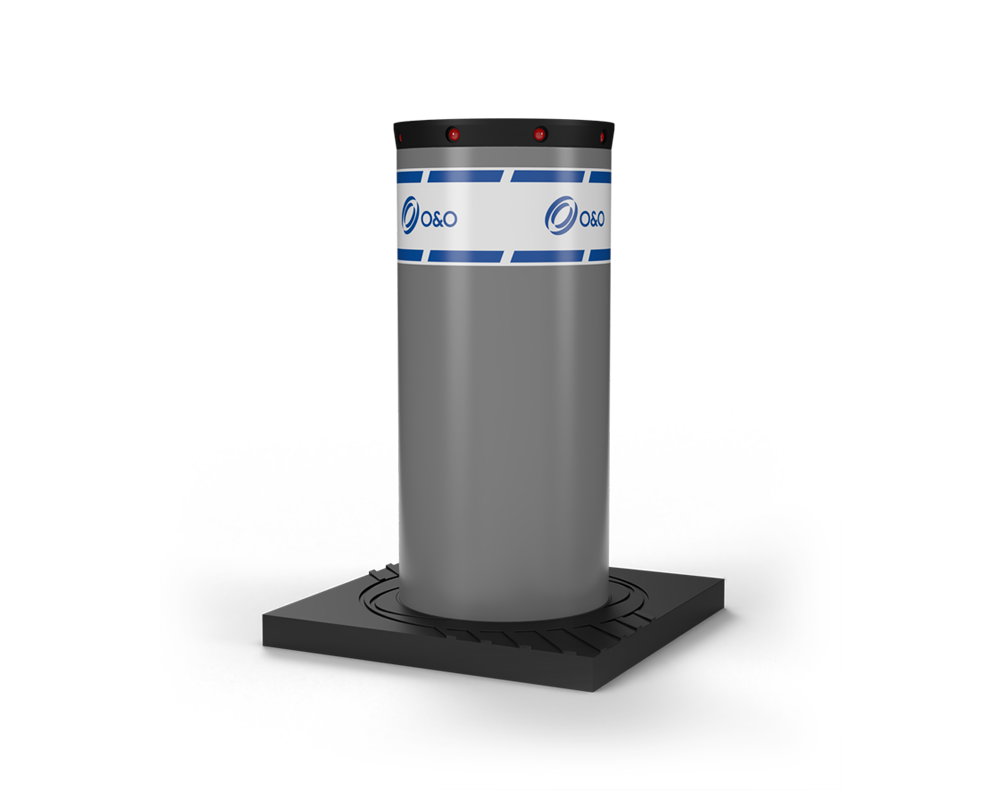

DAKOTA Ø220/700 LIGHT – Automatický elektromechanický výsuvný sloup
Sloup splňuje kompletní legislativu pro ČR.
Schválení Ministerstvem dopravy pro provoz na pozemních komunikací
Certifikace výrobku pro ČR
Stavebně technické osvědčení
Prohlášení o shodě
Sloupy lze vhodně doplnit či kombinovat s řadou SCUDO-G a SCUDO-F.
Hlavním účelem sloupů DK/L je omezit dopravu a zabezpečit veřejná prostranství a náměstí (zabránění průjezdu), nemocnice, velvyslanectví a veřejné stavby. Sloupy DAKOTA je možné vyrobit i ve variantě z nerezové oceli.
Charakterizují je následující klíčové vlastnosti:
Reverzibilita – Klíčová vlastnost pro veřejné prostory, kde při výpadku elektrické sítě není možné čekat na manuální zasunutí sloupů obsluhou a je vyžadováno, aby se zasunuly samy.
Statická a dynamická odolnost proti nárazům – Při vývoji byl kladen vysoký důraz na odolnost sloupů vůči silným nárazům, způsobených těžkými dopravními prostředky.
Viditelnost – Zvýšená viditelnost je zajištěna kromě reflexního pásu kolem sloupu také prstencem (kloboukem) s vysoce svítivým LED osvětlením, viditelným v noci i ve dne.
DAKOTA Ø220/500 // Ø220/700 LIGHT
Napájení
230V +10% 50/60Hz
Manuál.odblok.
Samočinné
Řídící jednotka
CDS
Frekvence použití
1500 cyklů/den
Čas otevření
6 s
9 s
Crash-test
10 500 Joule*
Zlomení
400 000 Joule
Provozní teplota
-15°C – +60°C
Pohyb
Se zpomalením při doběhu
Třída krytí
IP 67
OAK 800.4 - automaticky výsuvný sloup
CeníkProduktový list
⊕ Kliknutím na schéma obrázek zvětšíte
Hydraulický výsuvný sloup vysokého zabezpečení pro protiteroristické aplikace. Dle normy ASTM2656: 2007 M30 PAS68: 2010 7500/50 / N2
Hydraulický výsuvný sloup vysoké bezpečnosti určený pro protiteroristické aplikace
Každý sloup je osazen nezávislým hydraulickým agregátem umístěném pod krytem
Lze chránit sabotážním spínačem (volitelné)
Odolnost proti nárazu 667 000J
Čas vysunutí/zasunutí 7,0/4,0s
Počet cyklů až 2 000 za den
MCBF 3 000 000 cyklů
Ovládání - řídící jednotkou CDS
Detekce překážek – konfigurovatelné
Klobouk se světelnou a zvukovou signalizací
V případě výpadku napájení
STD standartní provedení sloup klesá při odpojení napájení
SCT bezpečná verze po výpadku sloup zůstává vysunutý. Odblokování se provádí ručně
OAK 800.4
Napájení
230 Vac ±10% 50-60 Hz
Ovládání sloupu
Max. 4 sloupy z jedné jednotky
Řídící jednotka
CDS CDS-K
Čas výsuvu a zasunutí
≤ 7,0 s výsuv (50 Hz); 4,0 s zasunutí (50 Hz)
Sygnalizace
LED světla a bzučák
Crash-test
667 000 J
Provozní vlhkost
95 % bez kondenzace
Provozní teplota
-40°C +60°C
Příkon
0,55 kW na každý sloup
Třída krytí el. jednotky
IP 54
Senzory
Volitelné - vysunutý sloup, překážka, sabotážní spínač
Vybavení jednotky
Digitální řídící vstupy
vestavný RX přijímač
připojení RS485 (pouze CDS-K)
Rozměr nadzemní části sloupu
Ø273 x H800 mm (3 mm) x 10 mm ocel Fe 510 (S 335 JR)
Rozměr v zemi
560 x 560 x h 1140 mm
Základ
Železobeton
Rozměry výkopu
1000 x 1000 x 1400 mm
Povrchová úprava
Kataforéza, barva RAL 7031 (ostatní barvy na vyžádání)
Pasivní viditelnost
Bílý retro-reflexní pás š 100 mm (na objednávku červený)
Přiruba sloupu
Litina, kataforézní černá
Klobouk pohonu
Litina, kataforézní černá
Pohon
Hydraulický
Třída krytí sloupu
IP 67
Hmotnost
260 kg
Nouzové odblokování
Při přerušení napájení
STD standartní provedení sloup klesá
SCT bezpečná verze sloup neklesá a zůstává vysunutý
Zasunutí se provádí ručně elektromagnetickým ventilem

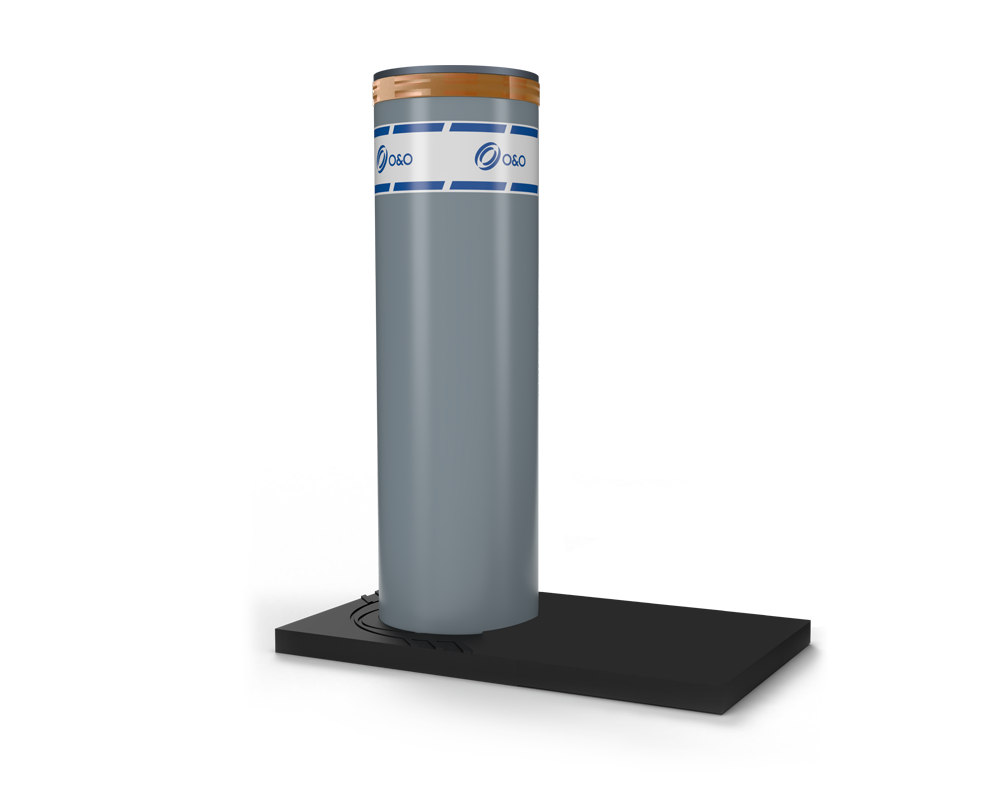

OAK 1200.12 - automaticky výsuvný sloup
CeníkProduktový list
⊕ Kliknutím na schéma obrázek zvětšíte
Testován a certifikován (crash-test.) nezávislou laboratoří, akreditované podle normy IWA14-1: 2013 V / 7200 [N3C] / 80/90, což odpovídá PAS68: 2010 7500/80 / N3 a ASTM2656: 2007 M50 (dříve K12).
Výsuvný hydraulický sloup s velmi vysokou odolností pro protiteroristické aplikace
Nezávislá pohonná jednotka pro každý sloup
Odolnost proti nárazu 2 100 000J
Čas vysunutí/zasunutí 5,3s (25°C)
Počet cyklů až 2 000 za den
MCBF 3 000 000 cyklů
Ovládání - řídící jednotkou CDS-K
Detekce překážek – konfigurovatelné
Klobouk se světelnou a zvukovou signalizací
OAK 1200.12
Napájení
230 Vac ±10% 50-60 Hz
Ovládání sloupu
max. 2 sloupy z jedné jednotky
Řídící jednotka
CDS-K
Spotřeba energie
28W na každý sloup
Sygnalizace
LED světla a bzučák
Crash-test
2 100 000 J
Provozní vlhkost
95 % bez kondenzace
Provozní teplota
-40°C +60°C
Příkon
1,55 kW na každý sloup
Třída krytí el. jednotky
IP 54
Senzory
volitelné, vysunutý sloup, překážka, sabotážní spínač
Vybavení jednotky
digitální řídící vstupy
vestavný RX přijímač
připojení RS485 (pouze CDS-K)
Rozměr nadzemní části sloupu
Ø330 x H1200mm (± 3mm) x 25mm ocel Fe 510 (S 335 JR)
Rozměr v zemi
625 x 625 x 610 mm + h1140 x 390 x 567 mm
Základ
Železobeton
Rozměry výkopu
1500 x 1500 x 2000 mm
Povrchová úprava
Kataforéza, barva RAL 7031 (ostatní barvy na vyžádání)
Pasivní viditelnost
Bílý retro-reflexní pás š 100mm (na objednávku červený)
Přiruba sloupu
Litina, kataforézní černá s odděleným čerpadlem
Klobouk pohonu
Litina, kataforézní černá
Pohon
Hydraulický
Třída krytí sloupu
IP 67
Hmotnost
650 Kg
Nouzové odblokování
Při přerušení napájení
Sloup zůstává vysunutý
Zasunutí se provádí manuálně
